쿠버네티스 서버 CI ,DI 구조까지 완벽 가이드 (with 젠킨스편) 2탄





helm을 이용한 jenkins 설치

• Jenkins Controller: 클러스터 내부 jenkins 네임스페이스에 Helm으로 설치
• Jenkins Agent: Kubernetes Plugin으로 필요 시마다 파드로 생성(오토스케일)
• 이미지 빌드: Kaniko(도커 데몬 없이 빌드) → 보안/간편
• 배포: Helm(권장) 또는 kubectl apply
• 접근권한: jenkins ServiceAccount + 최소권한(RBAC)으로 대상 네임스페이스만 조작
• 환경 분리: dev / stage / prod 각각 네임스페이스 + 서로 다른 RoleBinding/크리덴셜



1) Helm 값에 JCasC로 멀티 JDK 등록

values-multi-jdk.yaml (새 파일)

controller:
  # 리소스/Java 옵션
  resources:
    requests: { cpu: "500m", memory: "2Gi" }
    limits:   { cpu: "1",    memory: "4Gi" }
  javaOpts: "-Xms512m -Xmx3g"

  # 컨트롤러가 사용할 ServiceAccount 고정 (podTemplate도 이 SA를 씀)
  serviceAccount:
    create: true
    name: jenkins

  # known_hosts 마운트 (github 호스트키)
  extraVolumes:
    - name: known-hosts
      configMap:
        name: jenkins-known-hosts
  extraVolumeMounts:
    - name: known-hosts
      mountPath: /etc/ssh/ssh_known_hosts
      subPath: ssh_known_hosts
      readOnly: true

  # 프로브
  startupProbe:
    enabled: true
    failureThreshold: 60
    periodSeconds: 10
  livenessProbe:
    failureThreshold: 30
    periodSeconds: 10

  # 필요한 플러그인
  installPlugins:
    - configuration-as-code
    - jdk-tool
    - adoptopenjdk
    - workflow-aggregator
    - credentials-binding
    - kubernetes:latest
    - kubernetes-credentials-provider:latest
    - git:latest
    - git-client:latest
    - ssh-agent:latest
    - ssh-credentials:latest

  # 관리자 계정
  admin:
    username: crisp
    password: "crisp12#$"

  # JCasC
  JCasC:
    enabled: true
    defaultConfig: false
    configScripts:
      # JDK 도구
      tools: |
        tool:
          jdk:
            installations:
              - name: "jdk 17"
                properties:
                  - installSource:
                      installers:
                        - adoptOpenJdkInstaller:
                            id: "jdk-17.0.7+7"
              - name: "jdk 21"
                properties:
                  - installSource:
                      installers:
                        - adoptOpenJdkInstaller:
                            id: "jdk-21.0.3+9"

      # 로그인 강제
      security: |
        jenkins:
          authorizationStrategy:
            loggedInUsersCanDoAnything:
              allowAnonymousRead: false
          securityRealm:
            local:
              allowsSignup: false
              users:
                - id: "${chart-admin-username}"
                  password: "${chart-admin-password}"

      # ✅ Kubernetes Cloud 등록 (podTemplate가 쓸 Cloud)
      k8s-cloud: |
        jenkins:
          clouds:
            - kubernetes:
                name: "kubernetes"                       # 파이프라인에서 cloud: 'kubernetes'
                serverUrl: "https://kubernetes.default.svc"
                namespace: "jenkins"                     # Jenkins가 띄울 에이전트 파드 네임스페이스
                jenkinsUrl: "http://jenkins:8080"        # 클러스터 내부 서비스 DNS
                containerCapStr: "10"
                maxRequestsPerHostStr: "32"
                podRetention: "never"
                # in-cluster SA 사용 (credentialsId 생략)

  # 사이드카 자동 리로드 비활성화
  sidecars:
    configAutoReload:
      enabled: false

# 퍼시스턴스
persistence:
  enabled: true
  size: 20Gi

# 서비스 타입
controllerServiceType: NodePort

# Jenkins 차트 RBAC 리소스 생성(기본 RBAC). 세부 권한은 별도 RBAC 매니페스트로 부여 완료.
rbac:
  create: true



적용:

# 네임스페이스
kubectl create ns jenkins

# Helm 리포 추가
helm repo add jenkins https://charts.jenkins.io
helm repo update

# 설치 (NodePort 예시 — Ingress 있으면 Ingress로 노출 권장)
helm install jenkins jenkins/jenkins \
  -n jenkins \
  -f values-jdk.yaml



ndoeip 설정:



# jenkins 웹 서비스(NodePort 자동 할당)
kubectl -n jenkins patch svc jenkins -p '{"spec":{"type":"NodePort"}}'

# 할당된 NodePort 확인
kubectl -n jenkins get svc jenkins -o jsonpath='{.spec.ports[?(@.port==8080)].nodePort}{"\n"}'
# 접속: http://<클러스터 노드 IP>:<위에서 출력된 NodePort>

kubectl -n jenkins patch svc jenkins \
  --type='json' \
  -p='[{"op":"replace","path":"/spec/ports/0/nodePort","value":32080}]'

2. 젠킨스의 private git 접근하도록 credentials 적용시키기

1.키 생성 (macOS / Linux)

-  패스프레이즈 없는 키(보통 CI는 이 방식)

ssh-keygen -t ed25519 -C "jenkins-deploy-key" -N "" -f ./id_jenkins_ed25519





2. github에 생성한 id_jenkins_ed25519.pub 를 복사하여 등록한다.



3.git과 연결됬는지 테스트

GIT_SSH_COMMAND='ssh -i ./id_jenkins_ed25519' git ls-remote git@github.com:CRISP-REPO/crisp-lending-backend.git



4.쿠버네티스 Secret 만들기 (배포키 넣기)



git-ssh-cred.yaml:

apiVersion: v1
kind: Secret
metadata:
  name: git-ssh-cred
  annotations:
    jenkins.io/credentials-type: "sshUserPrivateKey"    # Jenkins Credentials 타입
    jenkins.io/credentials-id: "git-ssh"                # 파이프라인에서 쓸 ID
    jenkins.io/credentials-description: "Deploy key for CRISP repo"
type: Opaque
stringData:
  username: git                                         # SSH는 보통 'git'
  privateKey: |                                         # 방금 테스트에 쓴 개인키 본문을 그대로 붙여넣기
    -----BEGIN OPENSSH PRIVATE KEY-----
    ...여기에 id_jenkins_ed25519 내용 전체...
    -----END OPENSSH PRIVATE KEY-----
  passphrase: ""                                        # 패스프레이즈 없으면 빈 문자열



적용:

# (jenkins 네임스페이스 예시, 환경에 맞게 -n 바꾸세요)
kubectl -n jenkins apply -f git-ssh-cred.yaml



5. known_hosts 파일 만들고 ConfigMap 생성

# github.com, gitlab.com 등 필요한 호스트 전부 모읍니다.
ssh-keyscan github.com > known_hosts
# 추가 예: ssh-keyscan gitlab.com >> known_hosts
# 사내 Git 호스트가 있으면 그 호스트도 추가

# ConfigMap 생성
kubectl -n jenkins create configmap jenkins-known-hosts \
  --from-file=ssh_known_hosts=./known_hosts





6. RBAC 권한(필요 시)



Jenkins ServiceAccount가 Secret을 읽을 수 있어야 합니다. 문제가 보이면 아래처럼 Role/RoleBinding을 추가하세요.

cat <<'YAML' | kubectl apply -f -
# 1) Jenkins가 K8s Secret/ConfigMap을 읽어 Credentials로 노출
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: jenkins-read-secrets
  namespace: jenkins
rules:
- apiGroups: [""]
  resources: ["secrets","configmaps"]
  verbs: ["get","list","watch"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: jenkins-read-secrets-binding
  namespace: jenkins
subjects:
- kind: ServiceAccount
  name: jenkins
  namespace: jenkins
roleRef:
  kind: Role
  name: jenkins-read-secrets
  apiGroup: rbac.authorization.k8s.io

# 2) Jenkins Kubernetes 플러그인이 에이전트 파드를 만들고 로그/exec 할 수 있도록
---
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: jenkins-agent-launcher
  namespace: jenkins
rules:
- apiGroups: [""]
  resources: ["pods","pods/exec","pods/log","pods/attach","events","configmaps","secrets"]
  verbs: ["create","delete","get","list","watch","patch","update"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: jenkins-agent-launcher-binding
  namespace: jenkins
subjects:
- kind: ServiceAccount
  name: jenkins
  namespace: jenkins
roleRef:
  kind: Role
  name: jenkins-agent-launcher
  apiGroup: rbac.authorization.k8s.io

# 3) 배포 시 set image/rollout status 에 필요한 권한
---
apiVersion: rbac.authorization.k8s.io/v1
kind: Role
metadata:
  name: jenkins-deployer
  namespace: jenkins
rules:
- apiGroups: ["apps"]
  resources: ["deployments","replicasets"]
  verbs: ["get","list","watch","patch","update"]
- apiGroups: [""]
  resources: ["pods"]
  verbs: ["get","list","watch"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: jenkins-deployer-binding
  namespace: jenkins
subjects:
- kind: ServiceAccount
  name: jenkins
  namespace: jenkins
roleRef:
  kind: Role
  name: jenkins-deployer
  apiGroup: rbac.authorization.k8s.io
YAML





Secret 포맷을 표준으로 재생성



# 기존 삭제(데이터 유지 안 해도 되면)
kubectl -n jenkins delete secret git-ssh-cred --ignore-not-found

# 표준 타입/키로 생성: kubernetes.io/ssh-auth + ssh-privatekey
kubectl -n jenkins create secret generic git-ssh-cred \
  --type=kubernetes.io/ssh-auth \
  --from-file=ssh-privatekey=./id_jenkins_ed25519 \
  --from-literal=username=git \
  --from-literal=passphrase=""

# 어노테이션 다시 부여
kubectl -n jenkins annotate secret git-ssh-cred \
  jenkins.io/credentials-type=sshUserPrivateKey \
  jenkins.io/credentials-id=git-ssh \
  jenkins.io/credentials-description="Deploy key for CRISP repo" \
  --overwrite

  kubectl -n jenkins get secret git-ssh-cred -o jsonpath='{.type}{"\n"}{.data.ssh-privatekey}{"\n"}'
# 첫 줄이 kubernetes.io/ssh-auth, 두 번째 줄은 base64 값이 나와야 정상

kubectl auth can-i get secrets  --as=system:serviceaccount:jenkins:jenkins -n jenkins
kubectl auth can-i list secrets --as=system:serviceaccount:jenkins:jenkins -n jenkins
# 둘 다 yes 여야 합니다.



7.Secret에 라벨 추가 (존재 라벨 셀렉터 충족)



# 타입: sshUserPrivateKey -> basicSSHUserPrivateKey (라벨/어노테이션 모두 교정)
kubectl -n jenkins label secret git-ssh-cred \
  jenkins.io/credentials-type=basicSSHUserPrivateKey --overwrite

kubectl -n jenkins annotate secret git-ssh-cred \
  jenkins.io/credentials-type=basicSSHUserPrivateKey \
  jenkins.io/credentials-id=git-ssh \
  jenkins.io/credentials-user=git \
  jenkins.io/credentials-keybinding-privateKey=ssh-privatekey \
  --overwrite


# 라벨 붙었는지 확인
kubectl -n jenkins get secret git-ssh-cred --show-labels



8.컨트롤러 재시작(재스캔 트리거)

# 컨트롤러 포드만 한 개 지우면 자동 재생성
kubectl -n jenkins get pods -o name | grep -E 'jenkins|controller' | head -n1 | xargs kubectl -n jenkins delete

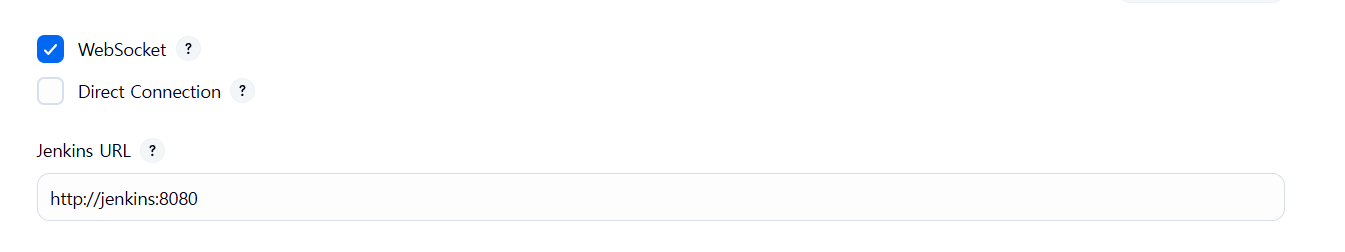

9. jenkins WebSocket 모드로 전환





쿠버 디플로이 생성 및 도커 레지스트리 공유 설치



새 Deployment(crisp-app-api)를 만들기



apiVersion: apps/v1
kind: Deployment
metadata:
  name: crisp-app-api
  namespace: prod
spec:
  replicas: 1
  selector:
    matchLabels: { app: crisp-app-api }
  template:
    metadata:
      labels: { app: crisp-app-api }
    spec:
      imagePullSecrets:
        - name: regcred
      containers:
        - name: crisp-app-api
          image: 115.68.219.196:5000/crisp-app-api:latest
          env:
            - name: SPRING_PROFILES_ACTIVE
              value: prod
          ports:
            - containerPort: 8090    # 서버가 실제로 리슨하는 포트로 교체
          # (선택) 헬스체크도 함께 권장
          readinessProbe:
            httpGet:
              path: /actuator/health/readiness
              port: 8090
            initialDelaySeconds: 10
            periodSeconds: 5
          livenessProbe:
            httpGet:
              path: /actuator/health/liveness
              port: 8090
            initialDelaySeconds: 20
            periodSeconds: 10



적용:

kubectl apply -f deployment-crisp.yaml
kubectl -n prod get deploy crisp-app-api





1. prod 네임스페이스 생성

kubectl create namespace prod



2. 레지스트리 서버에 설치 (Docker Compose 예시) (다른 클라우드 서)

방화벽: 5000/tcp 열기 (또는 443 매핑 원하면 443도)



sudo mkdir -p /srv/registry/{data,auth,certs}
cd /srv/registry

# 1) BasicAuth 계정 (예: myuser / MyPass!)
docker run --rm httpd:2.4-alpine htpasswd -Bbn myuser 'MyPass!' | sudo tee auth/htpasswd

# 2) IP SAN 인증서 생성 (YOUR_IP에 레지스트리 서버 공인 IP)
cat > openssl.cnf <<'EOF'
[req]
distinguished_name = req_distinguished_name
x509_extensions = v3_req
prompt = no
[req_distinguished_name]
CN = **YOUR_IP**
[v3_req]
subjectAltName = @alt_names
[alt_names]
IP.1 = **YOUR_IP**
EOF

openssl req -x509 -nodes -days 3650 -newkey rsa:2048 \
  -keyout certs/tls.key -out certs/tls.crt -config openssl.cnf





경로 /srv/registry/docker-compose.yml 생성

version: "3.8"
services:
  registry:
    image: registry:2
    ports:
      - "5000:5000"         # 원하면 "443:5000"로 바꿔도 됨
    environment:
      REGISTRY_HTTP_ADDR: ":5000"
      REGISTRY_HTTP_TLS_CERTIFICATE: /certs/tls.crt
      REGISTRY_HTTP_TLS_KEY: /certs/tls.key
      REGISTRY_AUTH: htpasswd
      REGISTRY_AUTH_HTPASSWD_REALM: "Registry Realm"
      REGISTRY_AUTH_HTPASSWD_PATH: /auth/htpasswd
      # REGISTRY_STORAGE_DELETE_ENABLED: "true"   # 필요 시
    volumes:
      - ./data:/var/lib/registry
      - ./auth:/auth:ro
      - ./certs:/certs:ro

실행:

docker compose up -d



2) 모든 쿠버네티스 노드에서: 레지스트리 인증서 신뢰 설정

컨테이너 런타임이 containerd라고 가정:

# 1) 디렉토리 생성
sudo mkdir -p /etc/containerd/certs.d/115.68.219.196:5000

# 2) 레지스트리 서버의 인증서(tls.crt)를 각 노드로 복사해서 배치
# 이전 레지스트리에 있는 값 복사
#   (이미 노드에 파일이 있으면 cp 사용)
sudo cp /path/to/tls.crt /etc/containerd/certs.d/115.68.219.196:5000/ca.crt

# 3) hosts.toml 작성
sudo tee /etc/containerd/certs.d/115.68.219.196:5000/hosts.toml >/dev/null <<'EOF'
server = "https://115.68.219.196:5000"
[host."https://115.68.219.196:5000"]
  capabilities = ["pull", "resolve", "push"]
  ca = "/etc/containerd/certs.d/115.68.219.196:5000/ca.crt"
EOF

# 4) containerd 재시작
sudo systemctl restart containerd



빠른 자체 테스트(선택):

# containerd 직접 풀 테스트(필요 시)
sudo ctr -n k8s.io images pull --user myuser:MyPass! 115.68.219.196:5000/alpine:test







레지스트리 설정

kubectl -n prod create secret docker-registry regcred \
  --docker-server=115.68.219.196:5000 \
  --docker-username=myuser \
  --docker-password='MyPass!' \
  --docker-email=zkdlwu94@gmail.com


  kubectl -n jenkins create secret docker-registry regcred \
  --docker-server=115.68.219.196:5000 \
  --docker-username=myuser \
  --docker-password='MyPass!' \
  --docker-email=devnull@example.com





Deployment 생성:

배포 매니페스트(요약) – k8s/prod/deployment.yaml (미리 저장)

apiVersion: apps/v1
kind: Deployment
metadata:
  name: crisp-app-api
  namespace: prod
spec:
  replicas: 3
  selector:
    matchLabels: { app: crisp-app-api }
  template:
    metadata:
      labels: { app: crisp-app-api }
    spec:
      imagePullSecrets:
        - name: regcred        # 이미 생성해둔 pull 시크릿
      containers:
        - name: myapp
          image: 115.68.219.196:5000/crisp-app-api:latest   # ← Jenkins에서 sed로 치환
          ports:
            - containerPort: 8080
          readinessProbe:
            httpGet: { path: /actuator/health/readiness, port: 8080 }
            initialDelaySeconds: 10
          livenessProbe:
            httpGet: { path: /actuator/health/liveness,  port: 8080 }
            initialDelaySeconds: 20



apply 처리

kubectl apply -n prod -f k8s/prod/deployment.yaml



4) Jenkins(빌드/푸시)

Kaniko 예시:





stage('Build & Push (Kaniko, HTTPS by IP)') {
  steps {
    sh """
      mkdir -p /tmp/kaniko
      cat > /tmp/kaniko/config.json <<EOF
      {"auths":{"<IP>:5000":{"username":"myuser","password":"MyPass!"}}}
      EOF

      docker run --rm \
        -v `pwd`:/workspace \
        -v /tmp/kaniko:/kaniko/.docker \
        gcr.io/kaniko-project/executor:latest \
        --dockerfile /workspace/Dockerfile \
        --destination <IP>:5000/myapp:${BUILD_NUMBER} \
        --destination <IP>:5000/myapp:latest \
        --context dir:///workspace
    """
  }
}



4. kube-prometheus-stack(Prometheus Operator+Prometheus+Alertmanager+Grafana+kube-state-metrics 통합 설치



• kube-prometheus-stack(Helm 차트): Prometheus Operator, Prometheus, Alertmanager, Grafana, node-exporter, kube-state-metrics, 기본 대시보드/알람 룰을 한 번에 설치. GitHubdevopsdaily.eu
• ServiceMonitor / PodMonitor(CRD): Prometheus가 어떤 Service/Pod의 /metrics를 긁을지 선언적으로 지정. (ServiceMonitor는 Service 필요, PodMonitor는 Pod 라벨 직접 선택) Prometheus OperatorGitHub
• kube-state-metrics: 쿠버네티스 오브젝트 상태를 메트릭으로 노출(디플로이먼트, 파드 수 등).







빠른 설치(Helm)



# 1) 레포 추가
helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
helm repo update

# 2) 네임스페이스 만들고 설치(릴리스명: monitoring)
helm install monitoring prometheus-community/kube-prometheus-stack \
  -n monitoring --create-namespace



Grafana 접속



#(예) 포트포워드
kubectl -n monitoring port-forward svc/monitoring-grafana 3000:80

#(예) 초기 비밀번호 확인(릴리스/리소스명은 환경에 따라 다를 수 있음)
kubectl -n monitoring get secret monitoring-grafana \
  -o jsonpath='{.data.admin-password}' | base64 -d; echo



1.외부접속 Service 타입을 NodePort로 (내부망/테스트에 무난)

kubectl -n monitoring patch svc monitoring-grafana \
  -p '{"spec":{"type":"NodePort","ports":[{"port":3000,"targetPort":3000,"protocol":"TCP","name":"http","nodePort":32000}]}}'
kubectl -n monitoring get svc monitoring-grafana -o wide
# 접속: http://<노드IP>:32000





내 애플리케이션(Spring Boot) 메트릭 붙이기

1. 앱에 Actuator + Micrometer Prometheus 적용 후 /actuator/prometheus 노출.
2. Service로 노출하고 ServiceMonitor를 작성합니다. ServiceMonitor/PodMonitor 개념·스펙은 Prometheus Operator 문서 참고. Prometheus OperatorGitHub

예: Spring 앱 Service + ServiceMonitor





# app 서비스 (metrics 포트/엔드포인트 가정)
apiVersion: v1
kind: Service
metadata:
  name: app
  namespace: app
  labels: { app: myapp }
spec:
  selector: { app: myapp }
  ports:
    - name: http
      port: 8080
      targetPort: 8080

---
# ServiceMonitor: app 네임스페이스의 app 서비스의 /actuator/prometheus를 스크레이프
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: app-sm
  namespace: monitoring       # kube-prometheus-stack의 release 네임스페이스에 두는 것이 보통
  labels:
    release: monitoring       # (중요) 스택이 감지할 선택자에 맞춰주세요 (values에 따라 달라짐)
spec:
  namespaceSelector:
    matchNames: [app]
  selector:
    matchLabels:
      app: myapp
  endpoints:
    - port: http
      path: /actuator/prometheus
      interval: 15s





알람(경보)과 Alertmanager

• kube-prometheus-stack에는 기본 룰/대시보드가 포함됩니다. 사용자 알람은 PrometheusRule로 추가해 Alertmanager로 전송하세요. GitHub



apiVersion: monitoring.coreos.com/v1
kind: PrometheusRule
metadata:
  name: app-rules
  namespace: monitoring
  labels: { release: monitoring }
spec:
  groups:
    - name: app-latency
      rules:
        - alert: AppHighLatency
          expr: histogram_quantile(0.95,
                 sum(rate(http_server_requests_seconds_bucket{job="app"}[5m])) by (le)) > 1
          for: 5m
          labels: { severity: warning }
          annotations:
            summary: "p95 latency > 1s for 5m"
